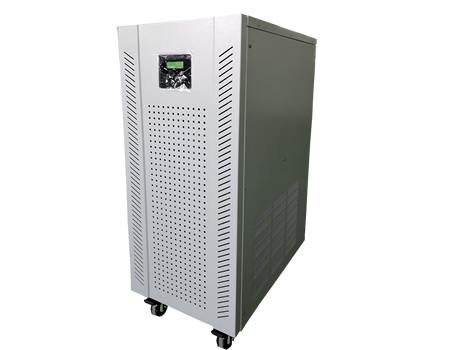

FSI系列逆变电源,以全新的数字技术研制出的第四代工频智能型逆变电源。系统采用SPWM脉宽调制技术、IGBT功率模块以及输出隔离变压器,使逆变电源的输出为一稳频稳压、滤除杂讯、低失真度的纯净正弦波电源。具有带载能力强,负载兼容性好、直流输入电压范围宽等特点,极大地满足各种用电环境的需求。完善的保护装置,提升了系统运行的稳定性、可靠性;人性化的LCD液晶界面设计,使人机沟通零距离。
本着稳定高于一切的设计理念, FSI系列逆变器无疑是您的选择。
技术参数
输出功率 | 3-5K | 5-8K | 5-8K | 5-15K | 5-15K | 20-30K | |
蓄电池 | |||||||
额定电压(VDC) | 48 | 96 | 110 | 192 | 220 | 240 | |
欠压保护点(VDC) | 43.2 | 86.4 | 97.2 | 172.8 | 194.4 | 216.0 | |
欠压恢复点(VDC) | 52.0 | 104.0 | 117.0 | 208.0 | 234.0 | 260.0 | |
过压保护点(VDC) | 62.0 | 124.0 | 139.5 | 248.0 | 279.0 | 310.0 | |
过压恢复点(VDC) | 60.0 | 120.0 | 135.0 | 240.0 | 270.0 | 300.0 | |
市电旁路(选配) | |||||||
输入电压允许范围(Vac) | 220±15%/110±15%(可定制其他输入电压) | ||||||
输入频率(Hz) | 50/60±3% | ||||||
市电充电 | 选配 | ||||||
交流输出 | |||||||
输出波形 | L+N纯正弦波 | ||||||
输出电压 | 220VAC±1%;110VAC±1%(可定制其他输出电压) | ||||||
输出频率 | 50/60±1% | ||||||
输出波形失真率(THD) | ≤2%(线性负载) | ||||||
逆变效率(80%阻性负载) | ≥85% | ||||||
电流峰值系数 | 3:1 | ||||||
过载能力 | 105-110%,600秒;110-125%,60秒;>125%,1秒 | ||||||
显示方式 | LCD+LED | ||||||
保护功能 | 输入反接保护、输入欠压保护、输入过压保护、输出过载保护、输出短路保护(不自动恢复,需重启机器)、机器过热保护。 | ||||||
通讯功能 | RS485/GPRS(选配) | ||||||
环境 | |||||||
防护等级 | IP20 | ||||||
使用海拔 (m) | ≤5000(1000m以上每100m降额1%) | ||||||
允许相对湿度 | <95% 无凝露 | ||||||
环境温度(℃) | -10~+50 | ||||||
噪音(1米) | ≤50dB | ||||||
体积和重量 | |||||||
深*宽*高(mm) | 337*214.5*503 | 600*305*800 | 750*450*1100 | ||||
重量(Kg) | 32-42 | 75-80 | 75-90 | 110-130 |
备注:以上规格及参数如有变动,恕不另行通知。特殊电压可定制。
